Eigenschaften | Bürstenloser DC-Motor der BMU-Serie

Drehen und Drücken. Einfache Drehzahleinstellung.

Einfache Verdrahtung. Direkter Start.

Video: Einfache Verdrahtung und Inbetriebnahme

Maximale Drehzahl 4000 U/min, Drehzahlverhältnis 1:50 (2,5-mal höher als bei konventionellen Produkten)

Die BMU-Serie hat eine maximale Drehzahl von 4000 U/min. Es wird ein Drehzahlverhältnis von 1:50 (80-4000 U/min) erreicht. Die Drehzahlstabilität wurde gegenüber der Vorgängerserie von ±0,5 % auf ±0,2 % deutlich verbessert.

Vorteile von bürstenlosen DC-Motoren

Der bürstenlose DC-Motor erreicht einen hohen Wirkungsgrad durch den Einsatz von Permanentmagneten im Rotor.
Die energiesparenden Motoren reduzieren den Energieverbrauch und die CO₂-Emissionen.
Darüber hinaus trägt die geringe Größe und das geringe Gewicht des Motors dazu bei, Ressourcen zu schonen und CO2-Neutralität zu erreichen.

• Erfahren Sie mehr über die Vorteile von bürstenlosen DC-Motoren

• Drehzahlanzeige

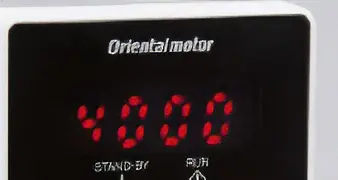

  Zeigt die Motordrehzahl in Schritten von 1 U/min an. Um die Bandgeschwindigkeit in m/s anzuzeigen, muss der Bandvorschub je Motorumdrehung eingegeben werden.



• Anzeige des Lastfaktors

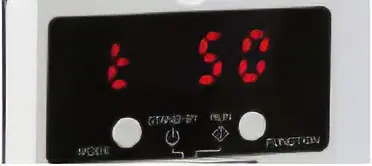

  Der Lastfaktor kann in Prozent (40-200 %) angezeigt werden, wobei das Nenndrehmoment des Motors 100 % entspricht.
  Neben der Prüfung des Belastungszustands beim Anfahren der Anlage kann auch der Belastungszustand aufgrund von Alterung geprüft werden.



• Schutzfunktionen

  Ausgestattet mit verschiedenen Schutzfunktionen wie Überlastschutz und Überspannungsschutz.

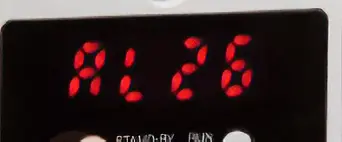

  Bei aktivierter Schutzfunktion wird zusätzlich zur Alarmcodeanzeige auf dem Display ein Alarmsignal ausgegeben.



Betrieb mit 4-Drehzahlen

Der Betrieb mit 4 Drehzahlen ist möglich, indem die Daten der Fahrtsätze Nr. 0, Nr. 1, Nr. 2 oder Nr. 3 eingestellt werden und die Eingänge M0 bzw. M1 angesteuert werden.

Hinweis

Bei Betrieb mit 4 Drehzahleinstellungen kann die Drehrichtung des Motors nicht durch externe Eingangssignale geändert werden.
(30 W, 60 W, 120 W)

Einstellen der Beschleunigungs-/Verzögerungszeit

Die Beschleunigungs- und Verzögerungszeit kann mit dem Potentiometer für die Beschleunigungs-/Verzögerungszeit sowie digital eingestellt werden.

• Einstellbereich: 0,0-15,0 Sekunden (Auslieferungszustand: 0,5 Sekunden)

Um ein weiches Starten und Stoppen des Motors zu erreichen, können die Beschleunigungs- und Bremsrampen unabhängig voneinander eingestellt werden.

Halten der Abtriebswelle im Stillstand

Die Last kann elektrisch gehalten werden, wenn der Motor stillsteht. (Haltekraft ca. 50 % der Nennleistung)

Hinweis

Wenn die Stromversorgung des Treibers ausgeschaltet wird, verliert der Motor sein Drehmoment. Ein sicherer vertikaler Betrieb ist somit nicht gewährleistet.

Weitere Funktionen

• Sperren von Einstellradbedienung
• Wenn der Motor über externe Signale bedient wird, können die Bedienelemente an der Frontseite deaktviert werden.

Steckerverbinder mit Verriegelungsbügel

Ein speziell für kleine Motoren konzipierter Verriegelungsbügel ermöglicht die direkte Verbindung zwischen Motor und Treiber.

Einfache Verbindung

Durch den Verriegelungsbügel des Steckers sind keine Verschraubungen erforderlich.

Montage

• Stecker einstecken
• Verriegelungsbügel schließen
• Verbindung hergestellt

Direkter Anschluss des Motors an den Treiber^*

Die maximale Kabellänge inklusive Verlängerungskabel ist 10 m.

Flexible Kabel sind ebenfalls erhältlich

Flexible Anschlusskabel dienen für Anwendungen, bei denen das Kabel stetig bewegt wird.

Wählbare Ausrichtung des Steckers

Eigenschaften von wasserdichten, staubgeschützten Motoren

Ausgezeichneter Aufbau, Schutzart

• Aufbau des Motors

  Zwischen Deckel und Motorgehäuse kommt eine Dichtung (O-Ring) zum Einsatz, um zu verhindern, dass Wasser in das Innere des Motors gelangt.



• Aufbau des Steckers

  Der Stecker hat eine Dichtung und einen O-Ring für verbesserte Wasserdichtigkeit.
  Einschließlich des Steckeranschlusses am Motor wird die Schutzart IP67 erreicht.



Schutzart IP67 (abwaschbar)

Motoren können zusammen mit der Anlage abgewaschen werden.

Verwendbar in staubigen Umgebungen

Testbedingungen für IP67:

Eintauchen in eine Tiefe von 1 m für 30 Minuten

„Wasserbeständigkeitstest“, der die Materialalterung der Dichtungen berücksichtigtNach Kriterien von Oriental Motor

• *Hier klicken für Details zu den Testbedingungen.

Verbesserter Korrosionsschutz

Auf das Motorgehäuse wird eine spezielle rostbeständige Beschichtung aufgetragen, Abtriebswelle und Schrauben bestehen aus Edelstahl. Um Rostbildung selbst bei der Montage an Geräten aus Edelstahl zu vermeiden, ist die Montagefläche ebenfalls beschichtet.

Saubere Umgebung

Aufgrund des hocheffizienten Motors ist kein Lüfter erforderlich. Entsprechend wird weniger Staub aufgewirbelt.

Zusätzlich zu den herkömmlichen GFV-Stirnradgetrieben stehen auch Getriebe mit höheren Getriebeuntersetzungen, höheren Drehmomenten und geringerem Platzbedarf zur Verfügung.
Die zulässige Last und das maximal zulässige Drehmoment an der Abtriebswelle wurden stark erhöht.

Getriebeversionen und -funktionen

Getriebeversion	Stirnradgetriebe			Winkelgetriebe	Hohlwellenflachgetriebe
	GFV-Getriebe	JV-Getriebe	JB-Getriebe	JH-Getriebe	FR-Getriebe
Ansicht
Eigenschaften	Eisenwelle, Edelstahlwelle Gewindebohrung an der Stirnseite der Abtriebswelle Lebensmittelechter H1-Schmierstoff ist ebenfalls erhältlich	Hohe Getriebeuntersetzung Edelstahlwelle	Hohe Steifigkeit Hohe Getriebeuntersetzung Integrierte Standfußmontage	Platzsparend, kostensparend Hohe Festigkeit Edelstahlwelle	Platzsparend, kostensparend Hohes zulässiges Drehmoment
Ausgangsleistung	30 W, 60 W, 120 W 200 W, 300 W, 400 W	200 W, 300 W, 400 W	200 W, 300 W, 400 W	60 W, 120 W, 200 W 300 W, 400 W	30 W, 60 W, 120 W 200 W, 300 W, 400 W
Getriebeuntersetzung	5-200	100-450	5-1200	5-200	5-200
Nennlebensdauer	10.000 Stunden	5.000 Stunden	5.000 Stunden	5.000 Stunden	10.000 Stunden
Zulässige Radiallast*	1400 N	3123 N	3672 N	2405 N	2040 N
Zulässige Axiallast*	400 N	480 N	577 N	550 N	800 N
Zulässiges Drehmoment*	70 Nm	198 Nm	518 Nm	82,8 Nm	54 Nm

• *Diese Werte gelten bei Nennleistungen ab 200 W, 3000 U/min und der maximalen Getriebeuntersetzung.

Hier klicken für weitere Informationen zu Getriebeeigenschaften.
