Produktnummer für bürstenlose DC-Motoren der BMU-Serie

Motor

BLM 1
4 2
60 3
S 4
H 5
P 6
-
GFV 7
8

BLM 1
5 2
200 3
4
H 5
P 6
K 7

1	Motor	BLM Bürstenloser DC-Motor
2	Flanschmaß	2 60 mm 4 80 mm 5 90 mm 6 104 mm 7 110 mm
3	Nennleistung (W)	30 30 W 60 60 W 120 120 W 200 200 W 300 300 W 400 400 W
4	Referenzbuchstabe	S
5	Anschluss	Leer Kabel H Stecker
6	Schutzart	Blanko Schutzart IP40 P Schutzart IP66^* W Schutzart IP67
7	Motorwelle	GFV, GFV2 GFV Ritzelwelle AS Mit Rundwelle ACS Mit abgeflachter Welle (D-Cut) K Mit Rundwelle (mit Passfeder)
8	Wellenmaterial	Blanko Stahl S Edelstahl

*IP65 in Kombination mit einem FR-Getriebe und IP44 in Kombination mit einem JB-Getriebe.

Getriebe

GFV 1
2 2
G
50 4
S 5
6
F 7

5 2
C 3
B 6
50 4
B 5

1	Motorwelle	GFV GFV Ritzelwelle GFS GFS Ritzelwelle
2	Flanschmaß der Kombination	2 60 mm 4 80 mm 5 90 mm 6 104 mm 7 110 mm
3	Größe des Getriebes	Beispiel: C
4	Getriebeuntersetzung	Nummer Getriebeuntersetzung
5	Wellenmaterial	Leer, B Stahl S Edelstahl
6	Getriebe	Blanko Stirnradgetriebe FR Hohlwellenflachgetriebe H JH-Getriebe B JB-Getriebe V JV-Getriebe
7	F Kompatibel mit lebensmittelechtem H1-Schmierstoff W Für wasserdichte, staubbeständige Ausführung

Treiber

BMUD 1
60 2
-
A 3
2 4

1	Treiber	BMUD Treiber der BMU-Serie
2	Nennleistung	30 30 W 60 60 W 120 120 W 200 200 W 300 300 W 400 400 W
3	Stromversorgung	A Einphasig 100-120 VAC C Einphasig/Dreiphasig 200-240 VAC S Dreiphasig 200-240 VAC
4	Referenznummer

Anschlusskabel, flexibles Anschlusskabel (mit Anschlusskabel)

CC 1
01 2
BL 3
2 4
R 5

1	Kabel	CC Anschlusskabel
2	Länge	01 1 m 02 2 m 03 3 m 05 5 m 07 7 m 10 10 m
3	Geeignete Produkte	BL Bürstenloser DC-Motor
4	Referenznummer
5	Blanko Anschlusskabel R Flexibles Anschlusskabel

Anschlusskabel, flexibles Anschlusskabel (mit Steckeranschluss)

CC 1
010 2
KH 3
BL 4
R 5
F 6

1	Kabel	CC Anschlusskabel
2	Länge	005 0,5 m 010 1 m 015 1,5 m 020 2 m 025 2,5 m 030 3 m 040 4 m 050 5 m 070 7 m 100 10 m
3	Motoranschluss	KH Aus Metall
4	Geeignete Produkte	BL Bürstenloser DC-Motor
5	Blanko Anschlusskabel R Flexibles Anschlusskabel

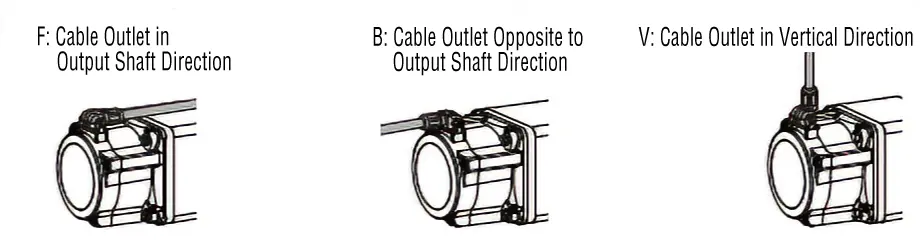

6	Ausrichtung des Steckers	F Kabelführung zur Welle B Kabelführung zur Rückseite V Kabelführung vertikal

Ausrichtung des Steckers
